首页 > 数控钢板切割机 > 数控钢板切割机
  • 数控钢板切割机

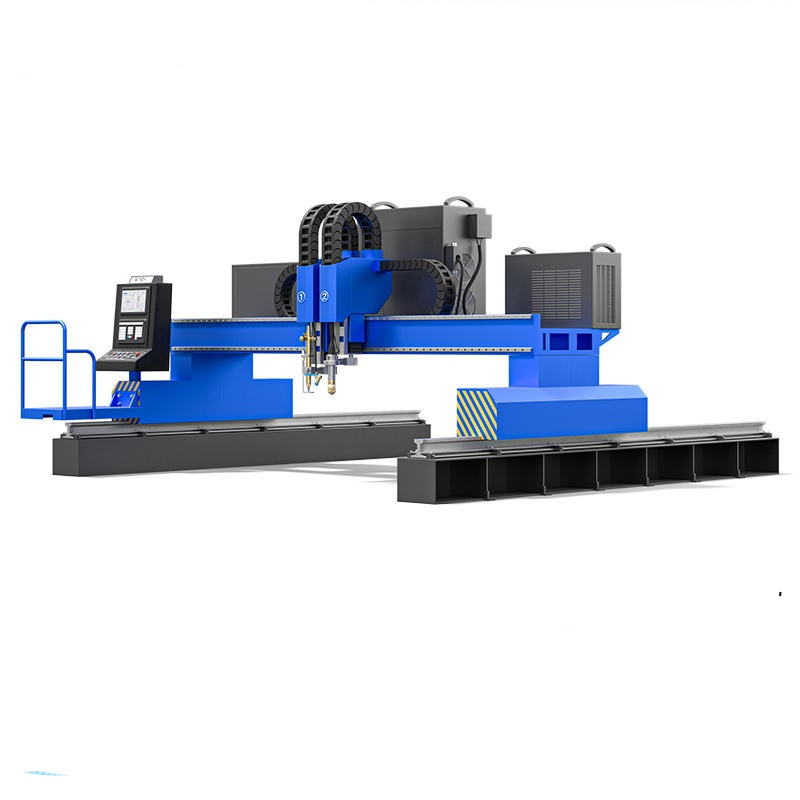

  • 龙门式数控火焰等离子切割机

产品摘要:

钢板数控火焰切割机|数控火焰钢板切割机|火焰数控钢板切割机价格|数控钢板自动切割机厂家|钢板数控火焰等离子切割设备|自动切割下料设备报价联系:189-8629-0037


产品描述

    凡购买我公司产品,我公司派专业人员上门安装调试,培训操作人员。你不会CAD绘图,不会排料,没有图纸都没关系,我们的工作人员都会手把手的教你。确保你能熟练使用。如果遇到复杂的排料,我们还可提供网上远程服务。确保你没有后顾之忧。

我们郑重承诺:

     本公司所售切割机均为配置稳定的设备,不会随便追逐利润,降低配置。

     我们采取换位思考方式做产品:您想低价购进好设备与好的售后服务。我想正常价格卖出稳定的设备,让您减少设备故障,减少了故障相当于出了产量赚了钱。

     您买设备时省了一万元几千元,设备频繁故障,没有期限的怠工,您该怎么办?找厂家维修?厂家便宜卖给您的机器利润里还有维修费用吗?厂家当然不愿意维修。您添设备不是买一件衣服,不好用咱扔在脚落里,您添设备是增加家当,要让设备买的值。不能咱今年便宜买了一台切割机,不好用,还没有工人用手工割炬割的好,咱来年再买一台。我想说,如果您明白这理,就买一台运行稳定的设备吧,选择我们华宇诚数控是您正确的选择。

本机性能优势:

      本机型是一款最受中、小企业客户青睐的数控切割设备。可同样选配中、小功率的等离子电源。设备投资小、效率高。

主要技术参数:

主要技术参数

横向轨距(mm)

3000-4000(或以上定制)

有效切割宽度(mm)

单割炬轨距减800

纵向导轨长度(mm)

8000(或以上选配)

有效切割长度(mm)

纵向轨长减1500

豪华火焰割炬(组)

1把

火焰切割厚度(mm)

1组8-150

等离子电源割炬(组)

根据用户需求选配

等离子切割厚度(mm)

视选配等离子电源功率而定

切割精度

±0.8mm

整机空程速度(mm/min)

6000

走位精度

±0.5mm

整机火焰切割速度

100-750mm/min

重复定位精度

±0.5mm

整机等离子切割速度

100-3000mm/m选配件



工作条件:

火焰切割机

等离子切割机

电源电压

220V±10V  50Hz

电源电压

380V±10V  50Hz

输入功率

3KW

输入功率

视选配等离子电源功率而定

气     源

氧气+燃气

气     源

空气

氧气入口压力

0.8-1.0MPa

空气压缩机

1台,客户自备

燃气入口压力

0.04~0.1MPa

油水分离器

1个,客户自备

氧气纯度

99.6%以上



环境温度

-10℃~+40℃

相对湿度

≤90%无冷凝

周边环境

通风,无较大冲击或震动



用户自备范围

设备安装基础图、工件切割台、纵向气管线路吊装托架(供方提供图纸)等



产品质量执行标准:
      执行ISO9001-2008标准;
      整机精度:符合JB/T5102-1999标准;
      整机气密性:符合JB/T5101-1999标准;
      切割质量及尺寸精度:火焰--符合JB/T10045.3-1999标准;
                         等离子--符合JB/T10045.4-1999标准;



武汉华宇诚数控六大特点:
      武汉华宇诚生产的YC系列数控火焰等离子切割机与目前国内外众多厂家生产的数控切割机相比,既具备各数控切割机应有的基本功能,同时还具有以下几个明显的产品特点:
      1、人性化设计,操作方式更简单、快捷。数控系统屏幕下方根据操作流程,随时提供各项操作功能显示,操作使用过程一目了然,免培训模式;
      2、 指引提示式维护方式,数控系统屏幕上带有各种故障指示,故障现象一目了然。整机维修只需按照故障指示,更换某块模块功能板,维修非常方便、快捷;
      3、数控控制系统副板辅助操作,将设备运行过程中功能控件集中在副板上,简化操作繁琐程序。
      4、简化编译程序,操作员只需编译一个图形,然后选择切割数量和切割排列方向,即可实现批量化连续自动切割整体编译,大大减轻设计人员的繁琐工作量;
      5、采用德国单元模块化制作技术、有效的提高了设备的稳定性和运行灵敏度,降低后期维护成本;
      6、不采用垄断设备制造模式,设备常用配件和易损件均可在市场上购买,降低客户成本。

产品标准配置:

序号

项目名称

技术参数

1

整机结构形式

数控龙门式方管拼焊结构

2

横向轨距

3000-4000mm(或以上定制)

3

纵向导轨长度

8000mm(或根据用户要求选配)

4

纵向预紧式导向轨道

精密加工24kg、38kg、43kg、T型轨道

5

有效切割宽度

单割炬轨距减800mm

6

有效切割长度

纵向轨长减1500mm

7

驱动方式

双边双信号同步驱动

8

横、纵向步进驱动系统

国内一线品牌步进电机系列

9

精密减速机构

行星

10

CNC数控控制系统

美资北京斯达特(按客户要求)

11

豪华火焰移动体

标配1组数控火焰(可增加),带自动点火

12

火焰调高方式

机械式电动调高

13

火焰点火方式

自动点火

14

火焰安全回火器

4个,自动防回火功能

15

火焰切割厚度

1组8-150mm

16

整机空程速度

6000mm/min

17

火焰整机切割速度

100-750mm/min

18

除尘系统

刮削装置

19

编程套料软件

澳大利亚FASTCAM或美资Cut Leader(按客户要求选配)

20

切割方式

火焰(氧气+燃气)

21

服务内容

培训及安装、调试、简易包装、质保期贰年

22

用户自备范围

1、设备安装场地;
2、电能供给及配电箱,稳压器1台;
3、气源供给及截止阀等管道配置;
4、切割工作平台;
5、工字钢承梁基础建设;
6、纵向气管、电源线吊装划线;
7、被培训人员;
8、切割材料;
9、油水分离器(有选配等离子时使用)。
以上部分,由卖方提供图纸,买方负责施工。



产品配置选型:

序号

项目名称

技术参数

1

横向轨距

根据用户需求选配

2

纵向轨长

根据用户需求选配

3

电容式自动调高装置

根据用户需求选配

4

火焰割炬数均可增减

根据用户需求选配

5

豪华等离子移动体

根据用户需求选配

6

等离子切割电源

美国海宝、美国飞马特、成都华远;根据用户需求选配

7

弧压式自动调高系统

根据用户需求选配

8

手工割炬

根据用户需求选配

9





切割工艺选项:

序号

火焰切割工艺

1

数控门式火焰适用于各种厚度的碳钢板材的精密切割下料;

2

数控火焰可对8-150mm碳钢进行高品质的切割下料;

3

火焰切割也可选择干式的等除尘净化设备,根据用户需求选配;

4

火焰切割可采用氧气-燃气模式,燃气采用乙炔、丙烷、液化气等。



序号

等离子切割工艺(选配)

1

数控门式等离子切割机适用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料;

2

数控等离子切割机可对厚度1.0-20mm厚的不锈钢、碳钢及有色金属进行高品质的切割下料;

3

120A以上等离子切割可配置水雾切割,能大大减少等离子切割产生的烟尘、弧光、有害气体、噪音等环境污染,环保效果好。根据用户需求选配;

4

等离子切割采用空气、氧气、氮气、H2、H35、F5、H20等



产品各组件介绍:

序号

等离子切割机

技术优势

1

横梁

采用方管拼焊结构,外形精干、美观、大气;具有刚性好、不变形、精度高、自重轻、惯量小的特点。

2

纵向驱动架(端架)

两端装有水平导向轮,导轨两侧可调整驱动架底部偏心轮对导轨的压紧程度,使整机在运动中保持稳定的导向。
装有简易除尘装置,随时刮扫积聚在导轨表面的杂物。

3

导轨

横向导轨:横向采用精密双轴心导轨作为导引,精度高、易维护、经久耐用;
纵向导轨:采用经过精密加工的路轨(重轨)制成,路轨正面、两侧、对接面和倒角面均磨削加工;

4

纵、横向传动

动力源:国产品牌步进电机;
齿轮、齿条:均有精密齿轮齿条进行啮合传动;
减速机:减速装置采用国产品牌精密齿轮行星减速器,具有高输出扭矩、间隙小、低噪音、长寿命免维护,从而实现高精确定位传动;
横向采用钢带传动,在主、从割炬间实现同向或镜向平稳传动。

5

气路

所有气路均由中央配气系统集中供气控制,配上电磁阀、压力表、调节阀、连续脉冲自动点火器,实现人工智能自动控制。根据用户需求选配;

6

割炬

割炬组成:移动安装板、升降装置、升降电机、割炬、夹持器、电磁阀、安全回火防止器、进口软气管等;
割炬调高方式:火焰--手动、电动及电容式自动三种
                       等离子--电动及弧压式自动三种
割炬会随着钢板的高低自动调整,确保切割质量一致性。



选择武汉华宇诚数控的六个理由:
      1、拥有专业研发、生产、销售和服务团队,十年数控切割机生产制造经验积累,批量化生产模式和完善检测手段,武汉华宇诚数控只专注做好数控切割一件事情;
      2、数控切割产品齐全:龙门式、台式、便携式、管件切割等;
      3、武汉华宇诚荣获“三A级诚信企业”和“重合同守信誉示范企业”;
      4、武汉华宇诚引进德国先进技术,确保产品质量,且拥有多项产品创新专利技术;
      5、无尘安装车间,确保设备总装过程中不进行二次加工;出厂前进行72小时不停机工作测试,保证出厂产品质量;
      6、目前公司产品在国内市场销售占有较大份额,同时面向东南亚、非洲和欧美等地区,公司有足够实力满足新老客户的要求;

武汉华宇诚售后服务三个承诺:
售前(选型):
      根据用户对所购设备的需求、使用环境、用途等要求为客户提供最优的、全面的、专业、实用、经济的切割解决方案,提供全程技术支持;提供一对一量身定制产品;免去用户后顾之忧,让您选择更轻松、方便、准确、省钱、省力;
售中(合同成立):
      免费提供轨道安装基础图纸、切割台图纸和外部吊装管气路及划线图纸;
      免费提供送货上门服务;
      免费提供安装、调试、培训服务;
      免费提供工艺指导服务;
      免费提供终身技术支持服务;
售后(验收完成):
      接到用户报修请求后,3小时内提供解决方案,若需现场服务,确保48小时内到达现场;国内多个地方设有维修服务分支机构;
      免费提供一次设备整机保养服务(一年内)。
