HGZ-4000火焰多头直条切割机

  • HGZ-4000数控/直条切割机
  • HGZ-4000火焰多头直条切割机
  • 龙门数控等离子切割机
  • 龙门式数控火焰切割机
  • 小龙门式数控切割机
  • 龙门式数控切割机

产品摘要:

GS/Z-4000火焰多头直条切割机(H型钢数控切割机)HGZ-4000数控/多头直条火焰切割机HGZ-4000型龙门式直条数控切割机属于一款多功能型数控切割机。 当需要把一块钢板切割成若干个等宽直条的时候,可以在数控切割机上配以直条割炬,能一次性把钢板切割成多个直条,有效的提高切割效率,并且能使切割时直条两侧受热均匀,避免产生较大的热变形。


产品描述

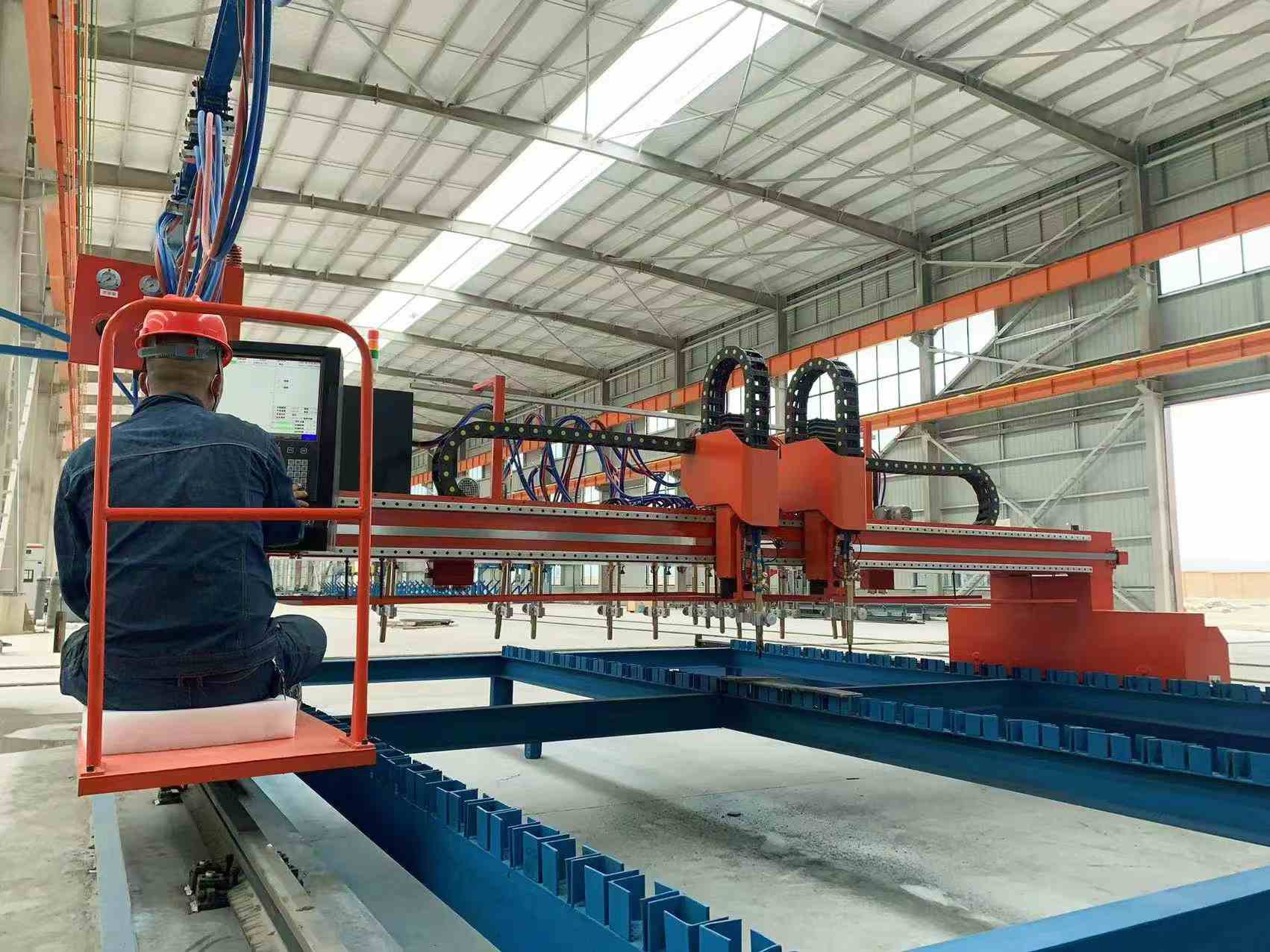

产品介绍:HGZ-4000数控/多头直条火焰切割机((H型钢数控切割机)

   该型数控切割机横梁前面的数控割枪可以切割任何复杂的异性图形,横梁后面可增配直条割炬,HGZ-4000型龙门式直条数控切割机属于一款多功能型数控切割机。 当需要把一块钢板切割成若干个等宽直条的时候,可以在数控切割机上配以直条割炬,能一次性把钢板切割成多个直条,有效的提高切割效率,并且能使切割时直条两侧受热均匀,避免产生较大的热变形。


产品型号/价格:HGZ-4000数控/多头直条火焰切割机

 采用双边驱动,运行稳定,配置好,工作效率高,可用于各种碳钢、锰钢等金属材料的大、中、小型钢板抽条下料。可根据用户要求配置多把抽条割炬,也可根据需求配置数控异型割炬系统,可选配电容式火焰自动调高系统。

   一、产品特点:

   ①.横梁:采用方管对焊结构,具有刚性好,精度高,自重轻,惯性小的特点。所有焊接件均振动时效去应力处理,有效的防止了结构变形;

   ②.纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用台湾进口的直线导轨,纵向导轨采用精密加工的电梯专业导轨,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用行星齿轮减速器,可以非常完美的保证运动的精度和平衡度;

   ③.纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的紧压程度,使整机在运动中保持稳定的导向。装有除尘器,随时刮扫积聚在导轨表面的杂物;

   ④.驱动系统:选用世界顶级产品——进口日本全数字交流伺服或德国百格拉步进驱动技术,使整机运行平稳,速度变速范围宽,加速时间短;

   ⑤.升降体:采用铝合金结构体,升降导向采用贯通式升降,升降提升采用滚珠丝杠提升;

   ⑥.简单易用的自动编程系统,使数控编程不再复杂,轻而易举;

   ⑦.数控控制系统:采用自主研发控制系统,配合PLC作输入输出控制,使该电气系统具有优良稳定性和超强抗干扰。

  二、产品型号及技术参数:

参数/型号

HGZ-4000

HGZ--5000

HGZ--6000

HGZ--4000

轨距(mm)

4000

5000

6000

4000

轨长(mm)

14000

14000

14000

14000

有效切割宽度(mm)

3200

4200

5200

3200

有效切割长度(mm)

12000

12000

12000

12000

火焰割炬数(组)

2

2

2

2

直条割炬数(组)

9

9

9

9

分流排(组)

9+2

9+2

9+2

9+2

切割厚度(mm)

3--160

3--160

3--160

3--160

切割速度(mm/min)

10-20000

10-20000

10-20000

10-3500

控制系统

上海交大F5200

上海交大F5200

上海交大F5200

上海交大F2300

驱动系统

松下伺服

松下伺服

松下伺服

步进驱动

电容自动调高系统

2

2

2

×

电动调高系统

×

×

×

2

自动点火装置

2

2

2

2

轨道

38kg

38kg

38kg

24kg

控制系统升级

免费

免费

免费

免费

驱动方式

双边

双边

双边

双边

气体介质

氧气/乙炔[丙烷]

氧气/乙炔[丙烷]

氧气/乙炔[丙烷]

氧气/乙炔[丙烷]

等离子电源

选配

选配

选配

选配

弧压自动调高

选配

选配

选配

选配

等离子防碰撞装置

选配

选配

选配

选配

  说明:1、以上为本公司产品标配;2、轨距可根据客户需求定做;3、轨长可根据客户需求定做;4、直条割炬数根据客户需求选配;5、数控系统还可选择美国海宝、北京斯达特、上海交大等。
