产品摘要:

专业龙门式数控等离子切割机厂家,提供龙门式等离子数控切割机、数控龙门式等离子切割机、数控龙门等离子切割机价格、龙门式等离子火焰切割机、等离子龙门式数控切割机等设备、产品齐全、样式众多!


产品描述

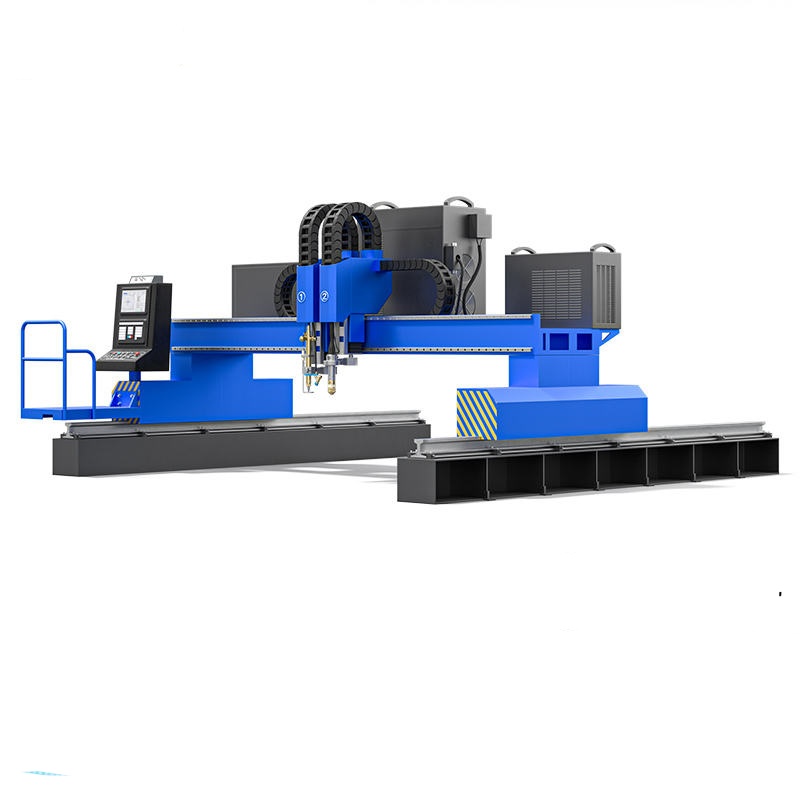

   YCLM-4000系列数控火焰/等离子切割机(龙门式数控火焰切割机、龙门式等离子切割机、龙门式数控火焰等离子切割机)是一种氧 / 燃气、等离子切割或二者切割方式相结合的高效、可靠的多功能热切割自动化设备。机身为龙门式结构,横梁经整体人工时效消除应力,具有良好刚性、强度高、不变形的特点。横向机构:直线导轨精密导轨板,精度高、运行平稳。减速机选用精密齿轮减速器,升降机构为伺服电机或直流电机驱动,由丝杠副传动,直线导轨导向,保证切割精度。本设备采用线路板集成,具有自动定位、自动穿孔、自动点火及自动调高等功能,故障率大大降低。


产品参数:


YCLM-4000系列数控火焰/等离子切割机

轨距

4m以下

6-10m以上

驱动方式

双边驱动

双边驱动

轨长

根据客户要求

有效切割宽度

轨距减0.8米

有效切割长度

纵向轨长减2米

纵向轨长减2.5米

切割厚度

火焰5-150mm(特种可达300mm-500mm);等离子5-45mm

空程速度

1200mm/min

火焰割矩数量

1- 6组数控火焰带自动点火、电容调高

等离子割矩数量

1-2组数控等离子带弧压调高

切割方式

火焰(氧气+燃气)、等离子(空气、氧气、氮气、H2、氩氢混合气等)

驱动电机

国产或安川、松下电机

减速箱

NEUGART    等减速机

数控系统

FL、美国海宝、北京斯达峰等

等离子电源

成都华荣、成都华远、美国海宝、德国凯尔贝

套料软件

SmartNest、澳大利亚FASTCAM

选配功能

喷粉划线装置、多级穿孔装置、高低压预热装置、喷墨装置、手工割炬装置、系统冷暖空调、除尘系统

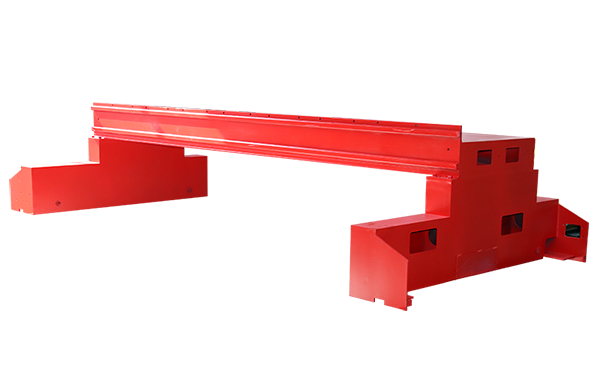

横梁:采用钢板拼焊结构,经热处理消除应力,具有刚性好、不变形、精度高、自重轻、惯量小的特点。

纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,是整机在运动中保持稳定的导向。

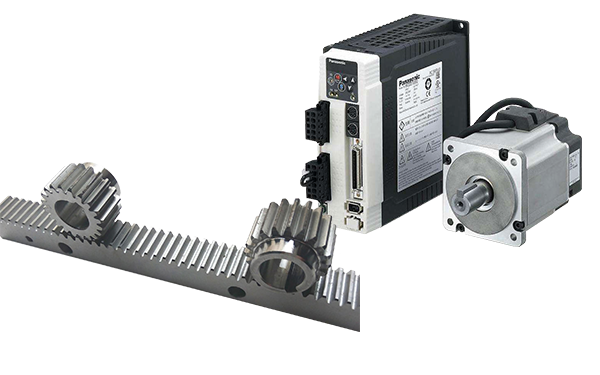

纵、横向驱动:均采用精密齿轮(7级精度)传动。横向导轨采用进口的直线导轨,纵向导轨是精密加工的特制钢轨;设备采用双边驱动,驱动系统采用进口伺服电机和驱动技术,使整机运行更平稳,速度变速范围宽,加速时间短;传动部分采用精密行星齿轮减速器,保证了切割机的运行平稳,精度高,且经久耐用。

传动钢带:高强度弹性扁钢带用于拖动从动割炬移动体,实现同向切割。
数控设备系统:简单易用的自动编程系统,使数控编程不再复杂,轻而易举。

设备整机定位精度、重复精度:符合并高于JB/T 5102-1999标准;

设备整机气密性:符合并高JB/T 5101-1999标准;

切割质量及尺寸精度:火焰切割---符合JB/T 10045.3--1999标准;等离子切割---符合JB/T 10045.4--1999标准。


技术指标

有效切割宽度

轨距长度-800

有效切割长度

轨道-2000

火焰切割材料

碳钢

火焰切割厚度

碳钢:6≤边缘切割≤150

火焰穿孔切割厚度(单割炬)

[数控]≤80mm

火焰切割速度

50-750mm/min

整机运行速度

50-3500mm/min

割炬升降距离

≤200mm

整机精度标准

符合JB/T5102-1999

整机划线精度误差

±0.5mm

速度误差

±5%

切割粗糙度

目测:粗糙度12.5


工作条件

环境温度

-10℃~+40℃

相对湿度

≤95%无冷凝

周边环境

通风,无较大冲击

电源电压

220V/3×380V±10V

电源频率

50Hz

输入功率(本机部分)

3-5KW

火焰切割气体(在提货前需确定)

氧气+乙炔或氧气+丙烷

氧气入口压力

0.8-1.0MPa

燃气入口压力

0.04~0.06MPa   0.08~0.1MPa

氧气纯度

99.6%以上



-----您懂行不懂行都没关系,我们绝不作假忽悠-----

·自动定位+自动穿孔+自动点火+自动调高=高效高速
·产量比人工切割提高6-8倍,比半自动小车切割提高4-6倍!
·一机多用,Z多可配备4枪。火焰、等离子切割方式随你搭配,随时可以自由升级!
·低频!摆脱电磁干扰=摆脱切割意外!
·摇杆设计,自主研发!控制割据,更准、更直观、更顺畅
·多功能一体面板克实现自动调高、移动、对原点、点火、穿孔、回退、暂停、调速等多项功能,快捷实用。
·电控箱左右对称设计,工厂扩建、搬迁、移机,完全不受影响!
·更大屏的操作系统,专门配套的座椅,让工人在更舒适的环境下切割!

我们的理论是:
知名度靠口碑不是靠广告,设备质量切割效果才是我们的追求。

我欢迎各位老板对比了解多家切割机厂家
同样的预算下,武汉华宇诚数控敢和任何一家切割机品牌做对比。
